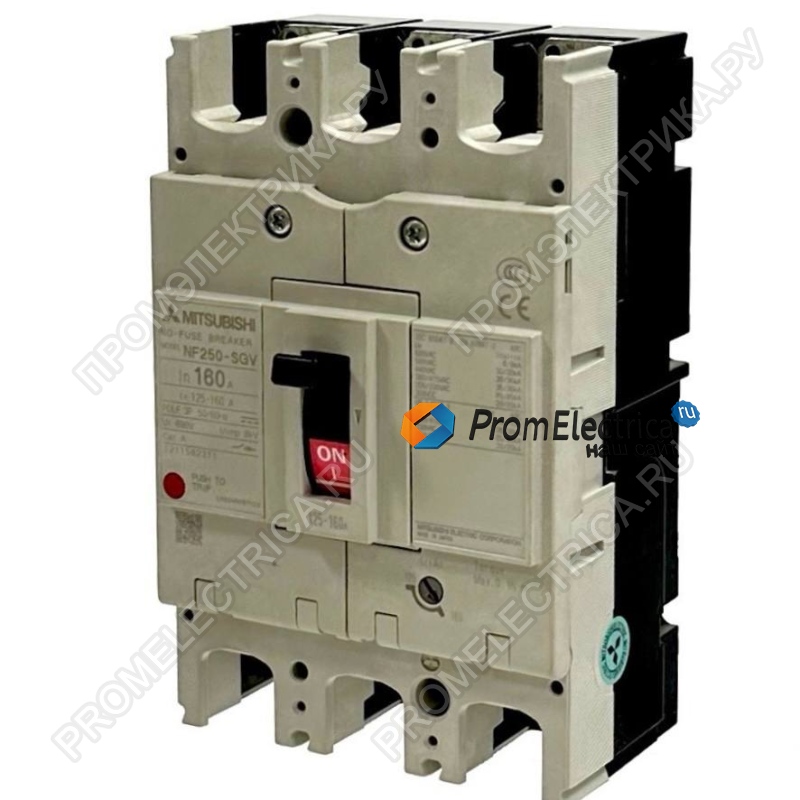

Расчётные данные
Номинальный ток, А 160-250 (регулируется)
Число полюсов 3
Ном. напряжение изоляции, B 690
Номинальная отключающая способность по току короткого замыкания, кА
пер. (50/60 Гц) 690 В
8/8
пер. (50/60 Гц) 500 В 30/30
пер. (50/60 Гц) 440 В 36/36
пер. (50/60 Гц) 400 В 36/36
пер. (50/60 Гц) 230 В 85/85
пост. 300 В 20/20*4
Эксплутационная категория А
Ном. импульсная прочность, кВ 8
Степень загрязнённости 3
Обратное подключение сети и нагрузки √
Функция разъединителя √
Прочее
Судовые допуски*3 для 3-полюсных выключателей LR, GL, BV, DNV, AB
Устройство автом. расцепления
Термомагнитное
Кнопка для ручной активации
Имеется
Внешние принадлежности Выносная рукоятка
На дверь V
На автоматический выключатель R
Мотор-привод
MDSD024-NF2GSWE
MDSD060-NF2GSWE
MDSAD240-NF2GSWE
Устройство блокировки для рукоятки
Запираемое навесным замком HL
Запираемое навесным замком HL-S
Защитная крышка LC
Клеммные крышки Удлинённое исполнение TC-L
Укороченное исполнение TC-S
Для заднего подключения BTC
Для съёмного монтажа PTC
Механическая блокировка MI
Изолирующее устройство
Между фазами (стандарт) BA-F
Адаптер для монтажа на DIN-рейке -
Механические данные Монтаж и подключение Спереди - винтовые клеммы (стандарт) √
Спереди - беспаечные клеммы √
Спереди - сборная шина -
Сзади B
Съёмный монтаж - сзади (PM) -
Съёмный монтаж - сзади IP20 с автом. расцепл. PM-IP
Встроенные принадлежности (опция)
Индикация предвар. сигн. (контактный выход) (PAL) -
Сигн. о превышении тока (OAL) -
Модульные принадлежности
Аварийный контакт
AL-2GSWLS
AL-2GSWN (с непосредственным подключением)
Дополнительный контакт
AX-2GSWLS
AX2-2GSWLS
AX-2GSWN (с непосредственным подключением)
AX2-2GSWLN (с непосредственным подключением)
Аварийный и дополнительный контакты
ALAX-2GSWLS
ALAX-2GSWN (с непосредственным подключением)
Дистанционный расцепитель
SHTA048-2GSWRS
SHTA240-2GSWRS
SHTA550-2GSWRS
SHTD012-2GSWRS
SHTD036-2GSWRS
SHTD048-2GSWRS
SHTD125-2GSWRS
SHTD250-2GSWRS
SHTA048-2GSWRN
SHTA240-2GSWRN
SHTA550-2GSWRN
SHTD012-2GSWRN
SHTD036-2GSWRN
SHTD048-2GSWRN
SHTD125-2GSWRN
SHTD250-2GSWRN
Расцепитель мин. напряжения - несинхронное замыкание (UVT-N) -
Расцепитель мин. напряжения - синхронное замыкание UVT-S
Вид подключения Клеммный блок SLT
Непоср. подключение √
Размеры (ШхВхГ), мм
105х165х86
Вес, кг 2
