Описание, применение ВА88-35

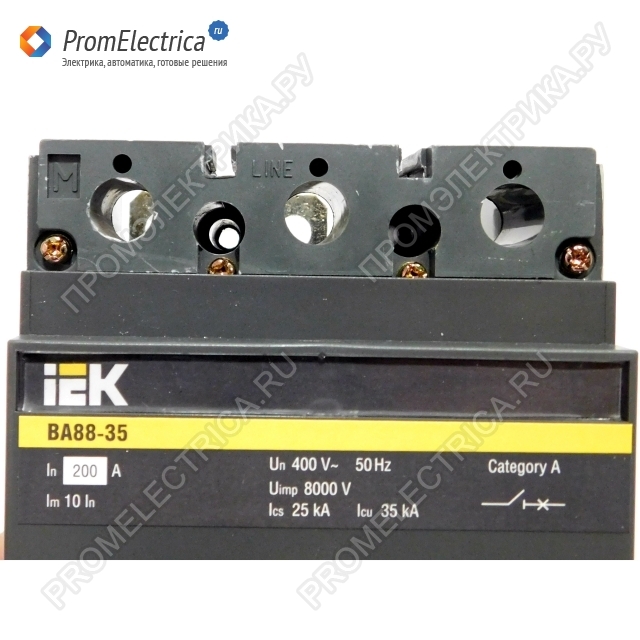

ВА88-35 Автоматический выключатель, трехполюсный, 200 Ампер, 35кА, IEK
Технические характеристики ВА88-35:
Размеры: 170х105х101.5 мм
Вес: 4.1 кг
Климатическое исполнение: УХЛЗ
Номинальный рабочий ток: 200 Ампер, есть модификация 250 Ампер
Количество полюсов: 3 (три)
Номинальная рабочая наибольшая отключающая способность Ics: 25 кАмпер
Номинальная предельная отключающая способность Icu при 220 Вольт: 35 кАмпер
Номинальная предельная отключающая способность Icu при 690 Вольт: 14 кАмпер
Номинальное рабочее напряжение: 400 Вольт переменного тока, 50 Гц
Максимальное импульсное напряжение: 8 кВольт
Расцепитель сверхтоков: М211, электронный
Типы привода:
- ручной поворотный,
- электропривод
Диапазон рабочих температур: -15...30С
Автоматические выключатели серии ВА88 изготавливаются в виде моноблока и состоят из:
- основание: несущая конструкция для присоединительных зажимов, неподвижных силовых контактов с системой дугогашения, механизма управления с системой подвижных контактов, блока защиты от сверхтоков,
- крышка с фальшпанелью: с окном для рукоятки управления, толкатель кнопки "ТЕСТ" проверки отключения выключателя.
Работа механизма управления выключателя основана на принципе переламывающегося рычага. Механизм снабжен мощной возвратной пружиной:
- при возведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены подпружиненные подвижные силовые контакты с гибкими соединениями, а рейка в свою очередь, поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты,
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним коленом на выступ поворотного элемента "сброса" механизма управления. Сброс механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.
Применение автоматических выключателей серии ВА88:
- проведение тока от 12,5 до 1600 Ампер, с напряжением до 400 Вольт, в нормальном режиме работы,
- отключения тока от 12,5 до 1600 Ампер, при коротком замыкании, перегрузках, недопустимом снижении напряжения до 400 Вольт,
- для оперативного включения электрической цепи с номинальным напряжением до 400 Вольт и током от 12,5 до 1600 Ампер,
- для оперативного отключения электрической цепи с номинальным напряжением до 400 Вольт и током от 12,5 до 1600 Ампер,
- для эксплуатации в различных электроустановках с рабочим напряжением до 400 Вольт и током от 12,5 до 1600 Ампер.
Cоответствуют требованиям ГОСТ Р 50030.2 и изготовлены по техническим условиям ТУ 3422-001 П18461115-2009.
Монтаж автоматических выключателей ВА88-35 в низковольтные комплектные устройства:
Условия монтажа:
- диапазон рабочей температуры: -15...+30С,
- относительная влажность: 90% при +20С,
- тип атмосферы: II по ГОСТ 15150;
- высота над уровнем моря: до 2000 метров
