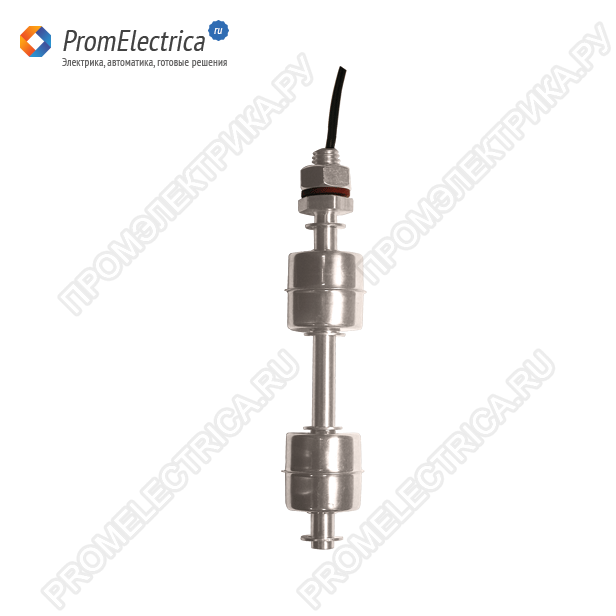

Описание, применение ПДУ-Н112-120
Поплавковый датчик уровня ПДУ-Н112 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности ПДУ-Н112-120:
Количество уровней: 2
Длина погружной части: 120 мм, 220 мм, 400 мм, 800 мм
Диаметр поплавка: 28 мм
Максимальная коммутируемая мощность: 50 Вт
Максимальный коммутируемый ток: ≅0,5 А (при ≅24 В)
Максимально коммутируемое напряжение: ≅220 В
Рабочее давление: 1 МПа
Рабочая температура: −30...110°С
Присоединение: M10
Длина проводов: 350 мм
Рабочее положение: вертикальное
Крепление: вертикальное
Материал корпуса: нержавеющая сталь
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке
Устойчивость к пене и пузырькам в жидкости
Широкий температурный диапазон
Устойчивость к агрессивным средам
Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Технические характеристики ПДУ-Н112-120:
Рабочее положениеВертикальное
Крепление
Вертикальное
Количество уровней 2
Материал корпусаНержавеющая сталь
Рабочая температура−30...110°С
Максимальное рабочее давление1 МПа
Максимальная коммутируемая мощность50 Вт
Максимальный коммутируемый ток
≅0,5 А (при ≅24 В)
Максимально коммутируемое напряжение≅220 В
Схема подключения
4-проводная
Длина проводов
350 мм
ПрисоединениеМ10
Размеры погружной части
120×28 мм
220×28 мм
400×28 мм
800×28 мм
Габаритные размеры
∅ 28×136 мм
∅ 28×236 мм
∅ 28×415 мм
∅ 28×815 мм
Вес
70 г
77 г
104 г
166 г
Порядок работы ПДУ-Н112-120:
1. Установите датчик в вертикальном положении.
2. Подключите датчик к внешнему оборудованию согласно схеме.
3. При повышении уровня жидкости в резервуаре происходит перемещение поплавка, что приводит к размыканию контакта датчика уровня; при понижении уровня контакт замыкается. Возможно изменение логики работы на противоположную, для этого необходимо: снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
