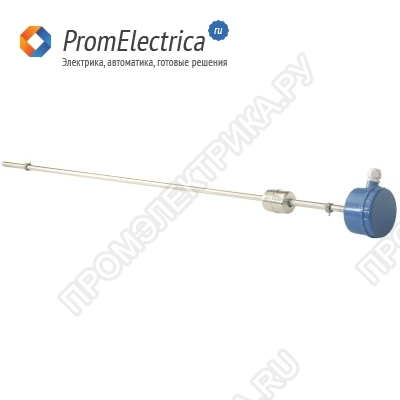

Описание, применение ПДУ-Ш108-2000
Поплавковый датчик уровня ПДУ-Ш предназначен для контроля уровня жидкости в водяных башнях, бассейнах и других резервуарах
Особенности ПДУ-Ш108-2000:
Рабочая среда: вода, агрессивные и вязкие жидкости
Количество уровней: 2, 4, 6 или 8
Максимальная коммутируемая мощность: 50 Вт
Максимальное коммутируемое напряжение: ≅220 В
Рабочее давление: 2,5 МПа
Рабочая температура: −40..100°С
Рабочее положение: вертикальное
Длина погружной части: 1000 мм, 1500 мм или 2000 мм
Диаметр поплавка: 45 мм
Материал корпуса: нержавеющая сталь
Подходят для химически агрессивных и вязких жидкостей
Нечувствительность к пене и пузырьковым жидкостям
Технические характеристики ПДУ-Ш108-2000:
Количество уровней 8
Рабочая среда Вода, агрессивные и вязкие жидкости
Максимальная коммутируемая мощность 50 Вт
Максимальное коммутируемое напряжение
≅220 В
Максимальное рабочее давление
2,5 МПа
Рабочее положение Вертикальное
Температура рабочей среды −40…100°С
Материал корпуса Нержавеющая сталь
Длина поплавковой части
2000 мм
Диаметр поплавка
45 мм
Габаритные размеры
2075×120×90 мм
Порядок работы ПДУ-Ш108-2000:
1. Установите датчик в вертикальном положении в резервуар.
2. Вслучае с ПДУ-Ш108 подключаются 9 контактов. Контакты1-2 соответствуют нижнему положению на штоке, контакты 1-9 – верхнему. Промежуточным положениям соответствуют контакты 1-3, 1-4, 1-5, 1-6, 1-7 и 1-8.
3. Если поплавок находится в нижнем положении, контакты 1-2 замкнуты. При повышении уровня воды контакты 1-2 размыкаются. При достижении поплавком средних положений замыкаются контакты 1-3, 1-4 для ПДУ-Ш108 в зависимости от уровня жидкости. При достижении поплавком верхнего положения замыкаются контакты 1-9 для ПДУ-Ш108.
4. Возможно изменить нижние пределы перемещения поплавка. Для этого необходимо: ослабить два болта ограничителя, сместить ограничитель на нужный уровень, зафиксировать болты.
